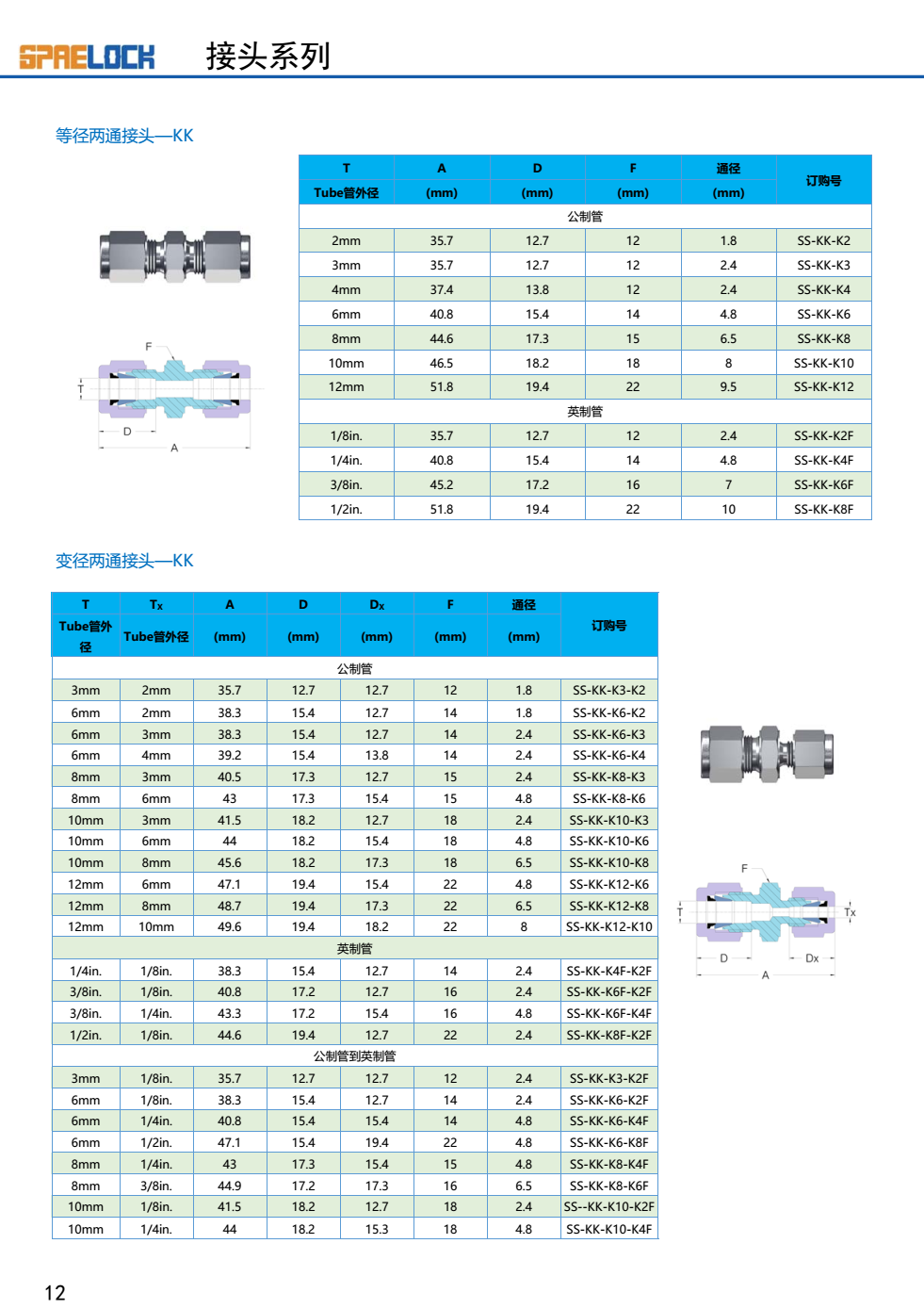

SPAELOCK不锈钢卡套直接

SPAELOCK不锈钢卡套直接双卡套的功能

前卡套主要功能：用于形成密封
● 与接头体（锥面）之间的密封
● 与卡套管（Tube）之间的密封
后卡套主要功能：实现推力及抓紧
● 沿着轴线方向推动前卡套实现密封
● 沿着径向施加有效的卡套管抓紧力
SPAELOCK不锈钢卡套直接卡套管接头特点
● 双卡套管接头易于安装和再次紧固
● 首次安装后具有一致的可检测性
● 具有极好的抗振动、抗疲劳和耐密封性
SPAELOCK不锈钢卡套直接双卡套密封原理
螺帽轴向推动后卡套，后卡套楔入前卡套尾部而达到轴向定位。继续旋紧螺帽，前卡套同时挤压接头体锥孔和Tube 管，产生弹塑性变形，实现无泄露
密封。与此同时后卡套挤压前卡套和Tube 管产生弹塑性变形，实现对Tube的抓紧以及对前卡套的弹性加力，保证Tube管不松脱和前卡套密封力不衰减，*
终实现连接可靠，密封有效。松开螺帽后，前后卡套已与Tube管塑性变形为一个整体，三者不能再拆分脱开。
旋紧螺帽时，一定要卡住接头体六方或平面对边，方可旋转螺帽，严禁不夹紧接头体就直接旋转螺帽，这样操作可能对相连的其他位置流体管路连接造
成密封损坏。
双卡套连接的接头体、前后卡套均采用优质316不锈钢材质，螺帽内螺纹表面镀银，防止在高温高压下螺纹发生咬死现象。Tube管经过热处理后的硬度
要低于接头体和卡套。
SPAELOCK不锈钢卡套直接双卡套安装顺序
SPAELOCK管接头采用国际主流双卡套管连接密封技术，建议您按照以下步骤进行安装:
1、将前卡套、后卡套、螺帽依次安装到接头体上并用手预紧螺帽。
2、插入Tube管，直至接头体内定位处。
3、夹紧接头体，用扳手预紧螺帽，Tube管不能自由移动或旋转即可。
4 、标记该位置，以此为参照继续旋进1¼圈（对于6毫米以下的Tube管旋进¾圈即可）。这样的安装顺序可确保即使Tube外径尺寸位于其公差的底
线，卡套和Tube管也能在预紧的条件下旋进1¼圈。
注意： 上述操作过程是首次安装双套接头时标准规程，如果拆下螺帽再重新装配时，不推荐上述操作。建议根据经验旋转到密封为止。如装配后不能
密封，请您检查Tube管外圆是否有轴向或周向划痕、异物。建议您使用精密冷拔无缝不锈钢管。
特别说明：如果您没有旋转螺帽到要求的1¼圈数圈（对于6毫米以下的Tube管旋¾进圈），可能会造成卡套对Tube管抓紧不够，高压下Tube管有从接
头中松脱拔出可能。因此，除非您有充分的双卡套管连接装配操作制造工程经验，并且使用压力为常压，否则强烈建议您一定要旋转够规定的圈数。
